ED-XRF光譜儀原理詳解

文章出處：儀德責任編輯：小林查看手機網址

掃一掃!

掃一掃!

人氣：-發表時間：2025-10-17 17:04【大中小】

一、什么是ED-XRF光譜儀？

ED-XRF（Energy Dispersive X-Ray Fluorescence，能量色散X射線熒光光譜）光譜儀是一種利用X射線激發樣品原子發射特征熒光的分析設備。當高能X射線照射到樣品表面時，樣品內部的原子會吸收能量并發射出特征性的次級X射線信號。通過分析這些熒光的能量與強度，就能準確判斷樣品中各元素的種類與含量。

簡單來說，ED-XRF光譜儀是一種“非破壞式元素分析技術”，可快速檢測金屬、合金、礦石、土壤、塑料等材料的成分組成。

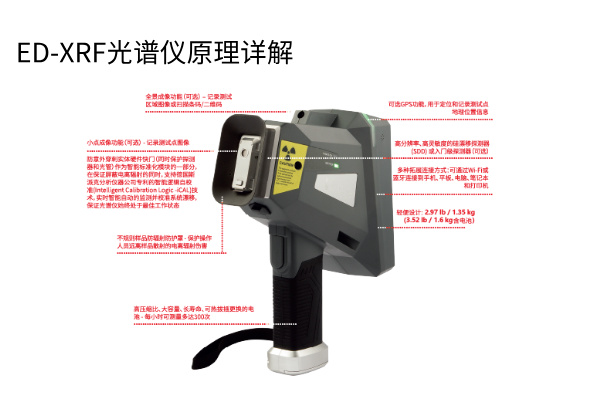

斯派克手持光譜儀

二、ED-XRF光譜分析的工作原理

ED-XRF的核心原理可分為三個步驟：

激發過程：X射線管發射初級X射線，激發樣品原子內層電子。
能級躍遷：當內層電子被擊出后，外層電子躍遷補位，釋放出特征X射線。
能量識別：探測器（如SDD硅漂移探測器）記錄這些特征X射線能量信號，并通過能譜分析軟件識別元素種類與含量。

與傳統的波長色散型（WDXRF）不同，ED-XRF無需復雜的晶體衍射系統，體積更小、檢測更快、操作更簡單。這使得ED-XRF技術成為現場檢測與便攜式光譜儀的核心基礎。

三、ED-XRF技術的核心組成

一臺高性能的ED-XRF光譜儀通常包含以下核心組件：

X射線管：提供穩定的激發能量源；
準直器與濾光片系統：控制光斑與能量范圍，實現高選擇性分析；
探測器：常用SDD（Silicon Drift Detector），靈敏度高、分辨率優；
信號處理系統：進行能譜轉換與元素定量計算；
iCAL智能校準系統（斯派克專利）：自動監測漂移并實時校準，確保結果穩定可靠。

其中，德國斯派克SPECTRO系列在探測器與校準算法上處于國際領先水平，能夠在2秒內完成金屬成分檢測，是全球金屬行業廣泛采用的ED-XRF解決方案。

四、ED-XRF技術的主要優勢

與傳統化學分析或ICP檢測方式相比，ED-XRF技術有以下顯著優勢：

檢測速度快：數秒即可獲得結果；
非破壞性分析：無需樣品溶解或制備；
元素覆蓋廣：可分析從Na到U的多種元素；
便攜易用：體積小，適合現場檢測；
可定制數據庫：快速識別金屬牌號，滿足多行業需求。

因此，ED-XRF技術被廣泛應用于冶金、金屬加工、廢舊回收、地質勘探、汽車制造、航空航天等領域。

五、從實驗室到現場：斯派克的技術創新

作為全球XRF分析領域的領軍品牌，德國斯派克（SPECTRO）憑借40多年光譜分析經驗，率先將實驗室級ED-XRF技術移植到便攜設備中。其代表作——SPECTRO xSORT手持式光譜儀，采用高靈敏度SDD探測器與專利iCAL智能邏輯自校準技術，能夠在惡劣現場環境中依然保持實驗室級精度。

主要技術亮點包括：
